삼불화질소 (NF3)

NF3는 반도체, 디스플레이 및 태양전지의 제조공정에서 사용되며,
CVD 공정 후 Chamber 내부 잔류물을 제거하기 위한 Cleaning 용도로 사용됩니다.

SPECIFICATION

Unit : ppmv
SPECIFICATION (표)입니다. 이 표는 NF3, O2+Ar, N2, CF4, CO, CO2, N2O, SF6, HF, H2O로 구성되어 있습니다.
NF3 O2+Ar N2 CF4 CO CO2 N2O SF6 HF H2O
99.999% 1.0 1.0 10.0 1.0 1.0 1.0 1.0 1.0 1.0
SPECIFICATION (표)입니다. 이 표는 NF3, SPECIFICATIO로 구성되어 있습니다.
NF3 SPECIFICATIO
Purity NF3 99.999%
Impurity
(ppmv)
O2+Ar < 1.0
N2 < 1.0
CF4 < 10.0
CO < 1.0
CO2 < 1.0
N2O < 1.0
SF6 < 1.0
HF < 1.0
H2O < 1.0

CYLINDERS INFORMATION

CYLINDERS INFORMATION (표)입니다. 이 표는 TYPE, MATERIAL, FILLING WEIGHT, VALVE CONNECTION TYPE으로 구성되어 있습니다.
TYPE MATERIAL FILLING WEIGHT VALVE CONNECTION TYPE
47L Mn Steel 15 / 20 / 22.7 kg CGA/DISS640, CGA 330,
JIS-22-14R/L etc.
Bundle Customized
Y-CYLINDER Cr-Mo Steel 195 / 200 kg CGA/DISS640 etc.
ISO Container 20ft 4,200 kg
40ft 8,000 kg
CYLINDERS INFORMATION (표)입니다. 이 표는 47L, SPECIFICATIO로 구성되어 있습니다.
47L SPECIFICATIO
MATERIAL Mn Steel
FILLING WEIGHT 15 / 20 / 22.7 kg
VALVE CONNECTION TYPE CGA/DISS640, CGA 330, JIS-22-14R/L etc.
CYLINDERS INFORMATION (표)입니다. 이 표는 Bundle, SPECIFICATIO로 구성되어 있습니다.
Bundle SPECIFICATIO
MATERIAL Mn Steel
FILLING WEIGHT Customized
VALVE CONNECTION TYPE CGA/DISS640, CGA 330, JIS-22-14R/L etc.
CYLINDERS INFORMATION (표)입니다. 이 표는 Y-CYLINDER, SPECIFICATIO로 구성되어 있습니다.
Y-CYLINDER SPECIFICATIO
MATERIAL Cr-Mo Steel
FILLING WEIGHT 195 / 200 kg
VALVE CONNECTION TYPE CGA/DISS640 etc.
CYLINDERS INFORMATION (표)입니다. 이 표는 ISO Container, SPECIFICATIO로 구성되어 있습니다.
ISO Container SPECIFICATIO
MATERIAL Cr-Mo Steel
FILLING WEIGHT 20ft 4,200 kg
40ft 8,000 kg
VALVE CONNECTION TYPE CGA/DISS640 etc.

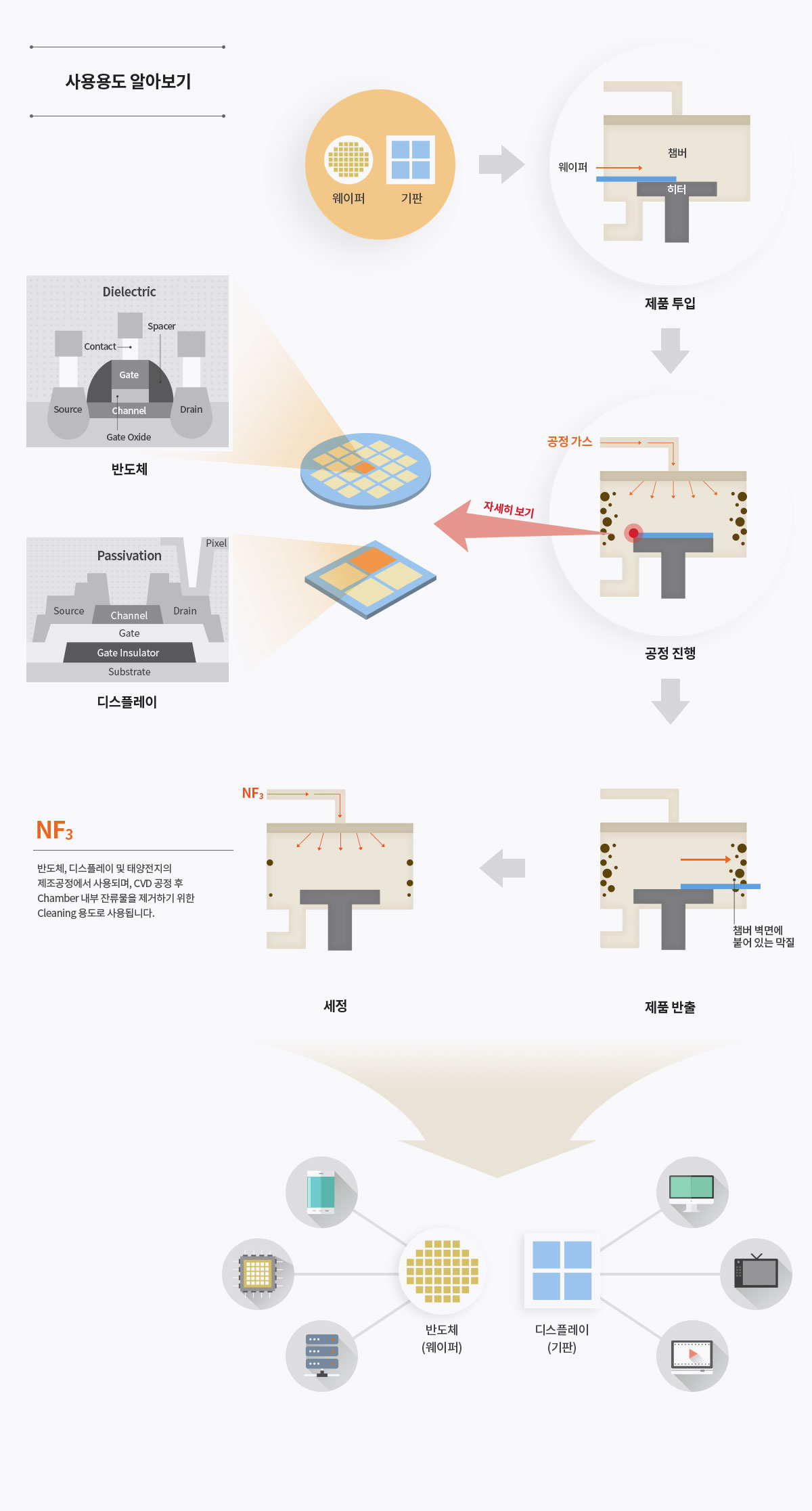

사용용도 알아보기 - 웨이퍼, 기판 → 제품투입 (웨이퍼, 챔버, 히터) → 공정 진행 (공정가스) 자세히 보기 - 반도체 (Dielectric), 디스플레이 (Passivation) → 제품반출 (챔버 벽면에 붙어 있는 막질) → 세정 (NF3 - 반도체, 디스플레이 및 태양전지의 제조공정에서 사용되며, CVD 공정 후 Chamber 내부 잔류물을 제거하기 위한 Cleaning 용도로 사용됩니다.) → 반도체 (웨이퍼), 디스플레이 (기판)
